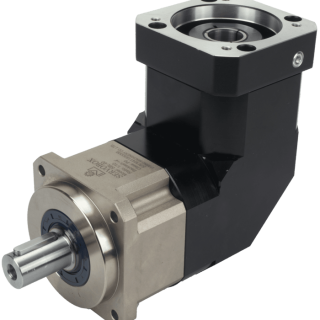

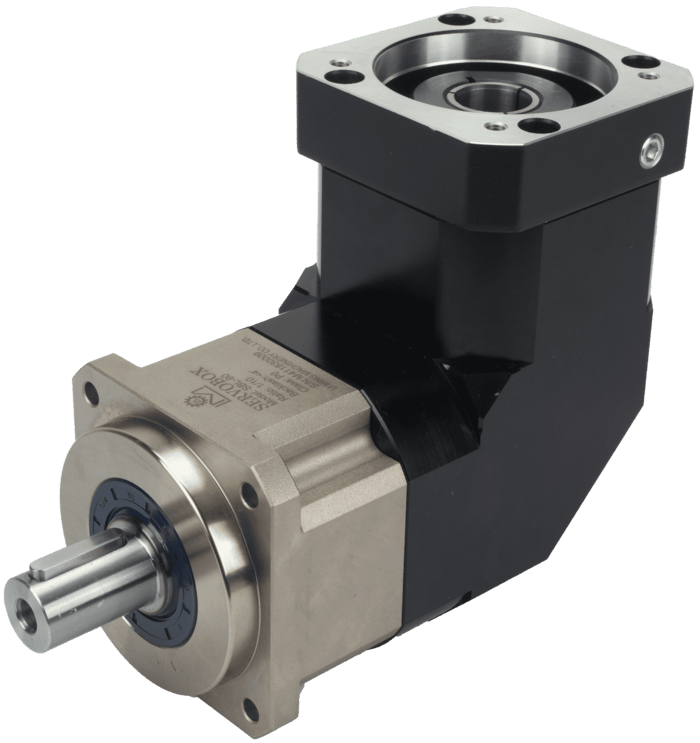

高精密行星減速機 Planetary Reducers - SBL

商品編號:SBL
精密行星減速機SERVOBOX 系列,以螺旋齒輪設計,採用精密CNC 滾齒機加工,咬合精準、運轉順暢,低噪音。一體式的齒輪箱本體,與同規格型減速機相比,體積小( 省1/4 以上體積與重量) 輸出扭力大、傳動效率高。

產品特性 Characteristic


  • 傘齒輪 90° 轉向設計,更能適應各種場合
  • 單段低於8 弧分(arcmin),可選擇2 弧分規格。
    雙段減速在12 弧分(arcmin)以內。
  • 單段式效率在95% 以上,雙段式效率在92% 以上。
  • 最高輸入轉速可達 6,000 RPM。
  • 扭矩比一般正齒輪行星減速機扭矩高。
  • 採用高強度合金鋼材,整顆齒輪經硬化處理,非只有表面硬化,確保使用壽命及長期使用仍保持最初的精密度。
  • 採模組化設計,行星齒箱可相互連結,速比可達1/200 以上。



 規 格 表

機型
TYPE
比數
RATIO
背隙 ( arcmin )
Backlash
最大加速力矩 ( Nm )
Max. Acceleration Torque
急停扭矩 ( Nm )
Emergency Stop Torque
額定輸入轉速( RPM )
Rated Input Speed
最大輸入轉速 ( RPM )
Max. Input Speed
扭轉剛性 ( Nm/arcmin )
Torsional Rigidity
容許徑向力 ( N )
Max. Radial Force
容許軸向力( N )
Max. Axial Force
SBL44 3~200 less than 4 1.8 倍額定輸出扭矩 3 倍額定輸出扭矩 3,000 6,000 3 380 190
SBL62 3~200 less than 4 1.8 倍額定輸出扭矩 3 倍額定輸出扭矩 3,000 6,000 6 1,180 590
SBL90 3~200 less than 2 1.8 倍額定輸出扭矩 3 倍額定輸出扭矩 3,000 6,000 14 3,200 1,600
SBL120 3~200 less than 2 1.8 倍額定輸出扭矩 3 倍額定輸出扭矩 3,000 5,000 27 6,800 3,400
SBL142 3~200 less than 2 1.8 倍額定輸出扭矩 3 倍額定輸出扭矩 3,000 5,000 60 9,300 4,650
SBL180 3~200 less than 2 1.8 倍額定輸出扭矩 3 倍額定輸出扭矩 3,000 4,000 140 15,600 7,800
SBL220 3~200 less than 2 1.8 倍額定輸出扭矩 3 倍額定輸出扭矩 2,000 3,000 240 51,000 25,500
